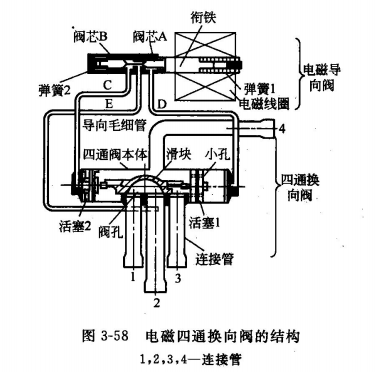

电磁四通换向阀由四通换向阀和电磁导向阀两部分组成，二者之间用三根导向毛细管连接。其结构如图3-58所示。从图中可以看出，电磁导向阀由阀芯、弹簧、衔铁和电磁线圈等组成，阀体上开有三个连接导向毛细管的阀孔。
线圈未通电时，弹簧1的推力大于弹簧2的推力，因而衔铁和阀芯一起向左移动，此时右阀孔关闭，左阀孔打开，毛细管C与E相通，而毛细管D的通路被阻断;线圈通电时，电磁场吸引衔铁右移，弹簧1被压缩，弹簧2伸长并推动阀芯一起右移，使左阀孔关闭，右阀孔打开，毛细管E与D相通，C通路被阻断。
青岛四通换向阀由阀体和四根连接管组成。连接管分别与压缩机进、排气口及室内、外换热器相连。阀体内设有半圆形滑块和两个带小孔的活塞。滑块作为阀门，可在周体内左右移动，使下侧的两根连接管通过滑块扭盖住的两个阀孔而连通，下侧的另一连接管通过另一阀孔与阀体相通，活塞与滑块通过阀架连接在一起，可同步移动。
