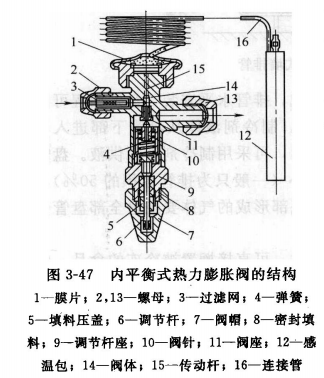

图3-47所示为内平衡式热力膨胀阀的结构示意图。它主要由阀体、感应膜片、传动杆、阀体、阀座、阀针、弹簧、调节杆、感温包、连接管等部件组成。在感温包、连接管和膜片之间组成了一个密闭空间，称为感应机构。感应机构内充注有制冷剂或其他易挥发物质。
烟台内平衡式膨胀阀安装在蒸发器的进液管上，感温包敷设在蒸发器的出口管道上，用以感应蒸发器出口的过热温度，自动调节膨胀阀的开度。连接管的作用是将感温包内，的压力传递到膜片上部空间，膜片是一块厚约0.1~0.2mm的铍青铜合金片，其截面通常冲压成波浪形。膜片在上部压力作用下产生弹性变形，把感温信号传递给传动杆，以调节阀门的开启度。

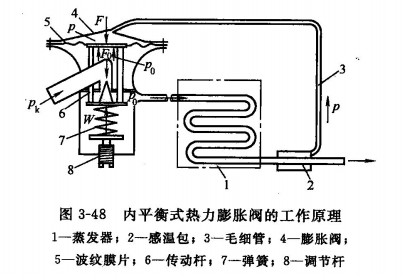

内平衡式热力膨胀阀的工作原理如图3-48所示。压力P是感温包感受到的蒸发器出口温度对应的饱和压力，它作用在波纹膜片上，使波纹膜片产生一个向下的推力F，而在波纹膜片下面受到蒸发压力P0产生的力F0和通过阀座、传动杆传递过来的弹簧力W的作用。由于阀针的面积相对很小，冷凝压力Pk作用在阀针上的力极小，可忽略。当室内温度处在某一工况下，膨胀阀处于某一开度时，F, F0和W处于平衡状态，即F=F,0+W。如果室内温度升高，蒸发器出口处过热度增大，则感应温度上升，相应的感应压力P增大，推力F也增大，这时F>F0+W，波纹膜片向下移动，推动传动杆使膨胀阀的阀孔开度增大，制冷剂流量增加，制冷量随之增大，蒸发器出口过热度相应地降低。反之亦然，膨胀阀进行上述自动调节，适应了外界热负荷的变化，满足了所需的室内温度条件。
内平衡式热力膨胀阀中蒸发压力是怎么作用到膜片下方的，对照结构图和实物不容易找到传递燕发压力的通道，但应该注意到传动杆与阀体之间有间陈，此间隙正好沟通了阀的出口端与膜片下腔，把蒸发压力传递到膜片下方。
