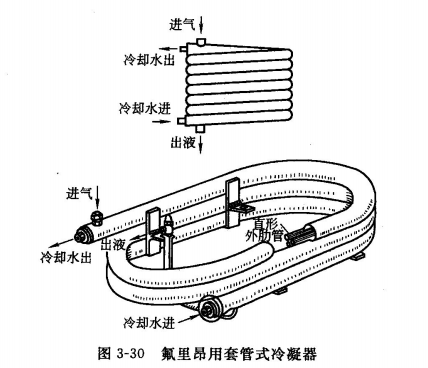

套管式冷凝器的结构如图3-30所示。它是由两种直径不同的无缝钢管和铜管所制成，通常其外管为笋52mm X 2mm的无缝钢管，管内套有一根或数根紫铜管或低肋铜管，它们套在一起并用弯管机弯制成圆形、U形或螺旋状。
冷却水在内管中自下而上流动，高压氛里昂制冷剂蒸气则由上部进人外套管内，冷凝后的制冷剂液体从下部流出。这种冷凝器的优点是:结构简单，制造方便。能够比较理想地进行逆流式换热，传热效果好，其传热系数可达1100W/(m²·℃)，此外，它可以套放在济南压缩机的周围而不占用专门的位置，节省制冷机组的占地面积。它的缺点是:单位传热面积的金属消耗量大，清洗水垢比较困难。它常用于制冷量小于40kW的小型氟里昂制冷系统中。
