变频器的控制原理

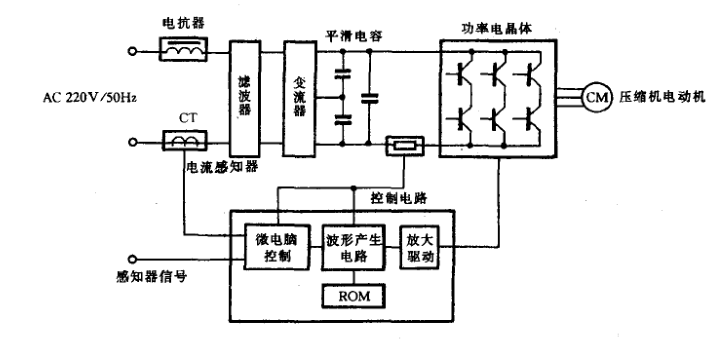

2-82是变频空调器原理框图,变频器中的电脑控制系统,对各取样点传来的信号进行分析处理,并经内部波形发生器产生新的控制信号,再经驱动放大去控制变频开关,产生相应频率的模拟三相交流电压,供给压缩机。

波形发生器输出的控制信号是幅度不变的群脉冲,脉冲的宽度按需要变化,其相应占空比变化而导致信号的频率、模拟的正弦波信号幅度也随之可变,这就是V/F等比例控制方式。采用群脉冲(单数)方式,目的在于减少模拟正芝波中高次谐波分量的影响。
