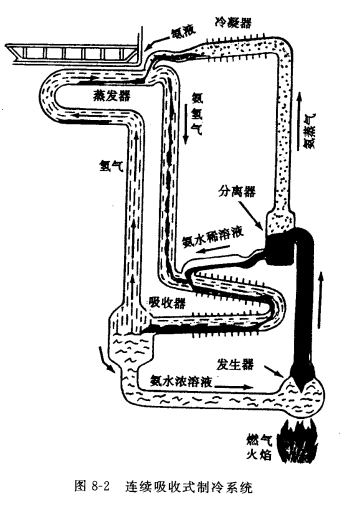

以氨为制冷剂,水为吸收剂,氢(也可以是氨)为扩散剂的制冷系统(图8-2), 能连续工作并制冷。由于氢(或氨)气的存在,可以加速氨蒸气在氢气中的扩散速度，因此氧称为扩散剂,而这种系统又称为吸收一扩散式制冷系统。
尽管许多公司有不同的基本系统,但运行原理相同。当燃烧器点燃时，发生器得到热量。氨蒸气从溶液中移出，热蒸气向上流过虹吸管。当热握蒸气向上流过该管时,挟带少量溢液到分离器的上液位。大部分液体溶液处于分离器底部流入吸收器，热的较轻的氨蒸气上升到管项部 , 进入冷凝器。热氨蒸气随之凝结成液体。此时纯净的液氨靠重力流入蒸发器。因液体总是保持它自身的液位，故液氨经液氨管溢流入蒸发器,并在一系列水平挡板上形成大的浅池。
给蒸发器加入大量氢气,允许液氨在低温低压下蒸发( 道尔顿定律)。在蒸发过程,所从冰箱的食品间吸热并使冰气愈多是氨愈少则蒸发温度愈低。蒸发的氧气与氢气混合。同时,氨和水从分离器向下流到吸收费顶部。在这里与来自蒸发器的氢和氨蒸气混合气体相遇。温度适当低的稀溶液吸收氨蒸汽。因氢气不溶于水而保持不变。由于氢气非常轻 ,故上升到吸收器顶部并返回蒸发器。
因为是空气冷却,吸收器带有外助片。被冷却的稀溶液从氨气混合气体中再从而放出大量热。风冷起片排放这些热量 ,而使冷冻过程得以继续。氨水并再次开始循环。
该装置为焊接设备,无运动部件,磨损和失调。因在室内(环境)温度为38℃总的压力约为2864kPa,故必须有坚固的结构以保证使用寿命。为得到-18℃的蒸发温度,所液必须在208. 1kPa压力下沸腾。这就意味着当力为2864kPa时,氢气必须补充余下的压力2655. 9kPa。此类冰箱在家用冰箱中有独特之处。
