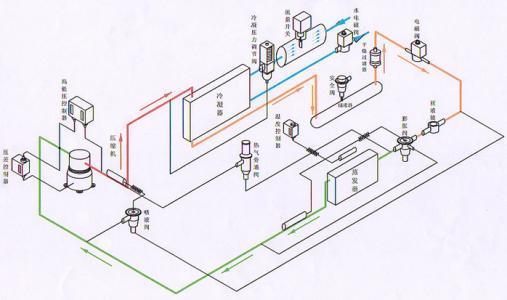

压缩、冷凝、节流和蒸发四个热力过程就是制冷获得制冷效应的基本过程,缺少任何一个过程都将不能达到制冷的目的。现在按图2-3所示的制冷系统,按制冷剂在制冷系统内循环流动时压力与温度的变化简述它的制冷过程。
压缩机吸入来自蒸发器的于蒸气,经压缩后其压力升高,被排出压缩机进入冷凝器放热,在这个过程中,高压高温蒸气逐步转变为高压高温液体。即在状态变化过程中,其排出压力保持不变(流动阻力除外),其压力称为“冷凝压力”其温度称"冷凝温度"。高压高温液体进入毛细管(节流元件)进行降压(称节流),流出毛细管的已是低压低温的气液混合体(液体占极大比例)。这时制冷剂已具备了膨胀、吸热、汽化条件,当它流入蒸发器管内就会大量吸热而汽化,进入沸腾过程，这时的压力与温度也保持不变,称为“蒸发压力"和"蒸发温度"。制冷剂在蒸发器中完成了制冷任务,又变为干车气,它再进入压缩机,进行下次的循环工作。制冷剂在制冷系统内如此连续不断循环流动,并在各部件中进行热力变化,从而达到连续制冷的目的。
