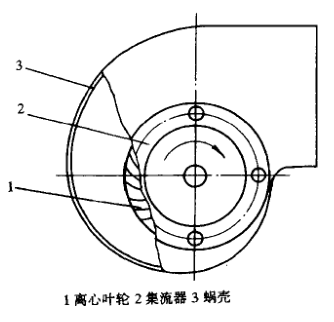

空调器用离心风机如图2-31所示,它由叶轮、蜗壳、集流器等零部件组成。离心风机时轮在电机的拖动下,在蜗壳内高速旋转,叶片之间的气体在离心力的作用下,由径向抛向蜗壳，使蜗壳内叶轮外径与蜗壳之间的空间形成正压力(即高于环境大气压力),并由蜗壳出口排出。同时在叶轮内径及吸气处形成负压力(低于环境大气压力),外界气体在大气压力的作用下,被吸收到叶轮内,以补充排出的气体,再被叶轮的离心力抛向蜗壳而排出风机。如此源源不断地将气体输送出去。
气体通过离心风机的能量变化关系是,先由电动机将机械功通过风机轴传递给叶轮,再由叶轮作用于气体,使气体获得势能(静压)及动能(动压),当气体离开叶轮时,以高速状态进入蜗壳,随后在蜗壳内将一部分动压转化为静压流出通风机口。

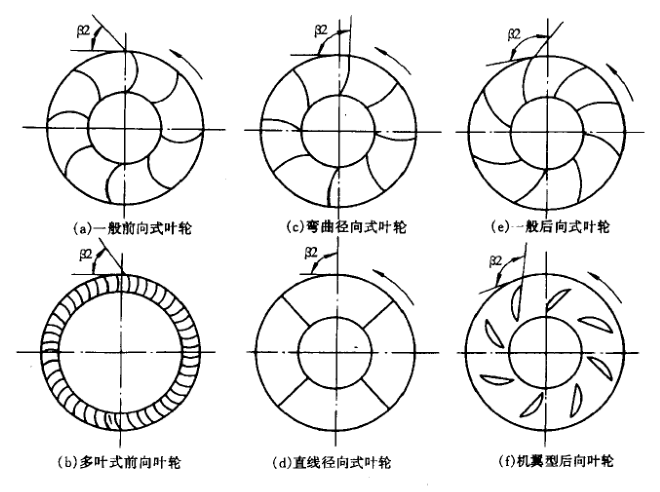

离心式通风机的叶轮一般由镀锌薄板、薄铝板或工程塑料制成,直径较大而生产量小的叶轮用镀锌钢板制造,直径小的叶轮用铝板冲压或用工程塑料压铸成型。叶轮形式通常有后向式、前向式和径向式三种,如图2-32所示。
