单相电动机的启动继电器有电流式启动继电器、PTC继电器和电压式启动继电器，前两种继电器用于家用电冰箱电路，后一种电压式启动继电器用于空调器的CSR(电容启动、电容运转)电路中。

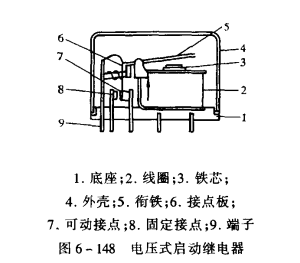

电压式启动继电器如图6一148所示。

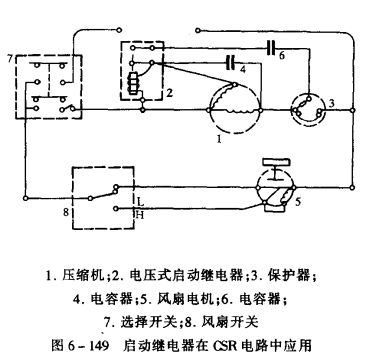

电压式启动继电器在CSR电路中通常是常闭的，(这与家用电冰箱不同，家用电冰箱电路中的电流式启动继电器通常是常开的)。而且其线圈与启动绕组并联的，如图6一149所示。电压式启动继电器利用启动绕组的感应电压为线圈的激磁电压。由于启动绕组的感应电压随着电动机的转速增加而升高，所以可在适当转数下设置继电器的触点动作电压。这样在电动机启动结束后，转速已达到额定转数的70%~80%，电压式启动继电器的常闭触点跳开，使电路切断，将启动电容器从电路中断开，而运转电容器仍在电路中起改善电动机运转的作用，使触点闭合，保持常闭。
