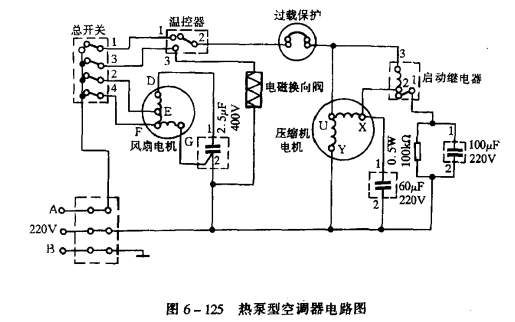

图6-125为日本“东芝”冷热两用热泵型空调器电路图。由图可知，该电路结构与单制冷型空调器电路基本一致，所不同之处是温控器有3个触头。制冷时温控器的1一2触头相通，制热时2-3触头相通;温控器的触头3与电磁换向阀线圈一端相通，电磁换向阀的另一端接在电源进相的输入端。
压缩机的电路比单制冷空调器电路稍有一些改进，即在压缩机电机的启动绕组串连了一个小型启动继电器和辅助启动电容，改善了电机的启动性能。当压缩机投入正常运转后，启动继电器的接点和辅助启动电容断电。
冬季需要制热时，将青岛温控器的触头由1调到3，即触头2一3相通。此时电磁换向阀的线圈与电源接通而工作，改变了制冷剂的流向，使室外冷凝器变成了蒸发器，室内蒸发器变成了冷凝器，达到了向室内供热的目的。
