遥控器电路由传感器、发射器、接收器和控制器4部分组成。传感器分为两类,一类传感器可直接感受外界的各种信号,并将其转换成电信号输出。例如空调器中的济南温度控制器、压力继电器等就可以将温度的变化、压力的变化转换成电信号强度的变化。另一类传感器自身能发出某种波,如红外线波、超声波、微波等等。这些波遇到障碍会反射回来,再被传感器接收,并将它们转换成电信号。

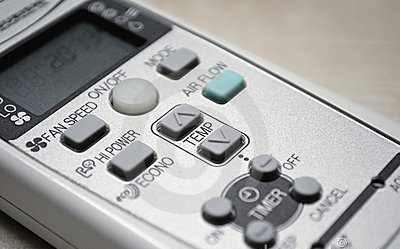

发射器则根据发射器收到的指令信息发射出某种波,如超声波、电磁波、红外线波、激光等。空调器中的发射器可以在人工控制下发出某种指令信息对控制器进行遥控,这时人的眼睛和耳朵就相当子传感器。随着专用电脑芯片的产生,目前空调遥控器采用数字脉冲对媒体进行调制,发出的指令为数字编码信号,其指令可多达数十条。
接收器的作用是远距离地接收发射器发来的含有某种指令的媒体,将它们转换成电信号并加以放大,送往控制电路。空调器中的接收器多为红外线接收器。
控制电路则根据发射器发出的指令,以向不同通道输出各种脉冲直流电压的形式执行某些特定的任务,在空调器中,主要向继电器的线圈输出控制电平,控制压缩机电机、风扇电机、电磁阀开关等。
