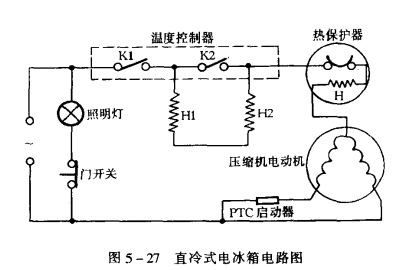

图5一27所示为一典型的直冷式电冰箱电路图。该电路由温控器、热保护器、压缩机、启动器、箱内照明灯、门开关等组成。其中的H为电加热器,H1,H2为附加加热器。
烟台温度控制器是根据电冰箱使用的温度要求，在一定的温差范围内，对压缩机的开和停进行自动控制，使电冰箱内的温度保持在给定值范围的部件;热保护器是压缩机电动机的安全保护装置，’当压缩机电动机负荷过大或发生某些故障，以及电压过低或过高而不能正常启动运转时，都会引起电动机的电流增大。如果电流超出允许范围，热保护器即切断电源，使电动机绕组不会被烧毁;启动继电器是压缩机电动机的启动装置，其作用是在压缩机启动时，让电动机副绕组也接入电源，使电动机绕组形成旋转磁场，且有足够的转矩，让电动机能正常启动运转，而当电动机转速趋于正常时，又自动将电动机的启动绕组从电源中断开。在压缩机电动机的下一次启动时，又重复起着上述作用。
