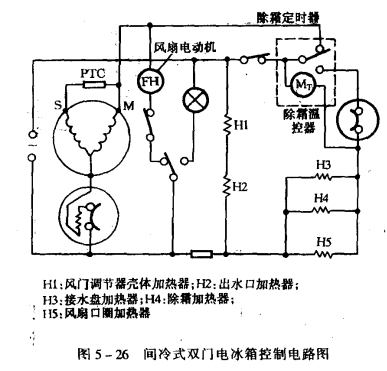

间冷式双门电冰箱是在直冷式电冰箱控制电路的基础上设置了风扇的控制和融霜电热及融霜的控制等，如图5一26所示。风扇电动机与压缩机电动机并联，即同时开停。除霜控制由时间继电器、电热元件和热继电器等组成。当工作一定时间后进行除霜时，时间继电器将制冷压缩机电路断开，压缩机停车，同时将除霜电热元件接通，开始除霜。
当达到除霜时间后，断开除霜电路，同时又接通济南制冷压缩机电路，恢复制冷过程。如果除霜时的温度过高，将会损坏箱体的塑料构件和隔热层，为此，在除霜控制电路中设有热继电器。热继电器置于蒸发器上，当蒸发温度高于设定的温度时:热继电器的触点就会跳开，切断电热器电源，停止加热。为防止热继电器万一失灵，在除藉控制电路中还设有熔断型温度保险器(或保险丝)。如因故障温度保险器被熔断，则不能自动复位，必须将故障排除后更换温度保险器，电冰箱才能开始工作。
