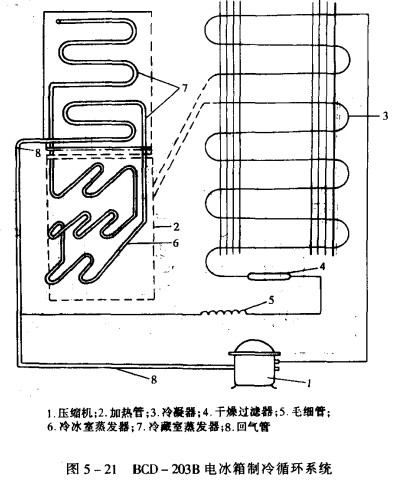

BCD - 203B冰箱制冷循环系统(见图5-21)。从原理图上可看到冷藏室蒸发器由两部分组成，所以检查内漏应分两次检查，首先揭开BCD一203B后背靠左下部藏管盒的锡箔纸，里面有两个低压铜管焊头，用手把焊头部分往外搬，焊开铜管接头，在由上往下的两个铜管端口上分别装上快速接头(或三通阀)然后焊开济南压缩机的回气管的接头，可快速接头密封回气管。往两个快速接头(或三通阀)里充1MPa的压缩干燥氮气，看压力表是否下降，如下降冷藏室蒸发器则为内漏。
但要注意做压力检测时，应注意环境温度的变化。如环境温度下降大，压力就不能保持恒压。
