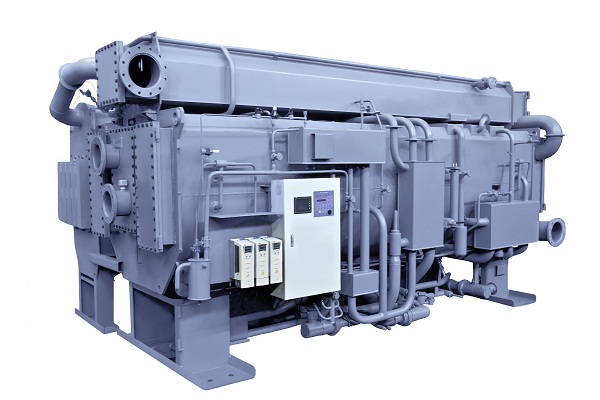

直燃机的结构与蒸气型双效溴化锂制冷机构造基本相同。一般由高压发生器、低压发生器、冷凝器、蒸发器、吸收器、高温热交换器、低温热交换器和热水器组成。直燃型溴化锂冷温水机是由各种热交换器组成的，现将各部分的结构及工作流程分述如下:
高压发生器(简称高发)：高压发生器由内筒体、外筒体、前管板、后管板、螺纹烟管及前、后烟箱组成。燃烧机从前管板插入内筒体，喷出火焰(约1400%)，使内筒体及烟管周围的溴化锂稀溶液沸腾，产生水蒸气，同时使溶液浓缩，产生的水蒸气进入低压发生器;而浓溶液经高温热交换器吸和吸收器。高发内压力约为700mmHg(表压:-0.01MPa)。
低压发生器(简称低发)：低压发生器由折流板及前后水室组成。高发产生的水蒸气进入前水室，将铜管外侧的溴化锂稀溶液加热，使之沸腾产生水蒸气，同时使溶液浓缩。水蒸气进入冷凝器，而浓缩后的溶液经低温热交换器进入吸收器。同时铜管内的水蒸气被管外溶液冷凝后，经过一内节流阀(针阀)流进冷凝器。低压发生器内压力约为57mmHg。
冷凝器：冷凝器由钢管及前后水盖组成，冷却水从后水盖流进铜管内，使管外侧来自高发的冷剂水冷却和来自低发的冷剂水蒸气冷凝;而冷却水从铜管流经前水盖进入冷却塔5在这里冷却水带走了高压发生器、低压发生器的热量(即燃烧热量)。冷凝器与低压发生器同在一个空间(上筒体)，其压力相当。
