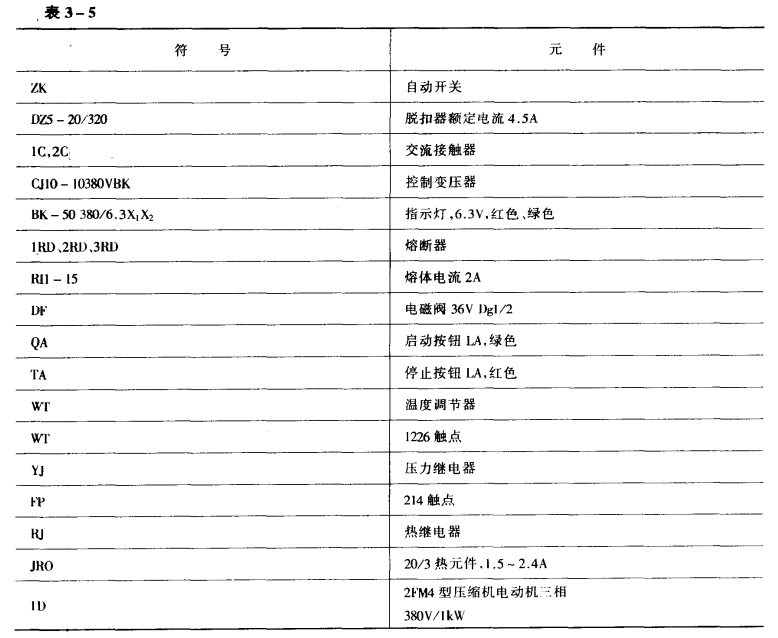

图3一4和表3一5为三相电源的冷藏箱电路图及图注。电路中的接触器1C和2C可控制三相电动机，1D还有1C线圈、压力继电器YJ、热保护器RI及按钮QA和TA。发生故障时，无论压力继电器YT或热继电器心任何一个元件动作，都立即切断IC电路，使电动机停止运行。为了安全，在故障排除后，电动机不能自行启动，必须重新操作按钮后方能投入运转。
zc线圈受烟台温度控制器的控制，并且只在IC闭合的情况下，2C动作才有效。2C控制电动机的开、停，根据事先调定的温度自动调节冷藏箱内的温度。zC线圈也控制电磁阀DF，使其和压缩机同时开启和关闭，以防止产生压缩机的液击。
