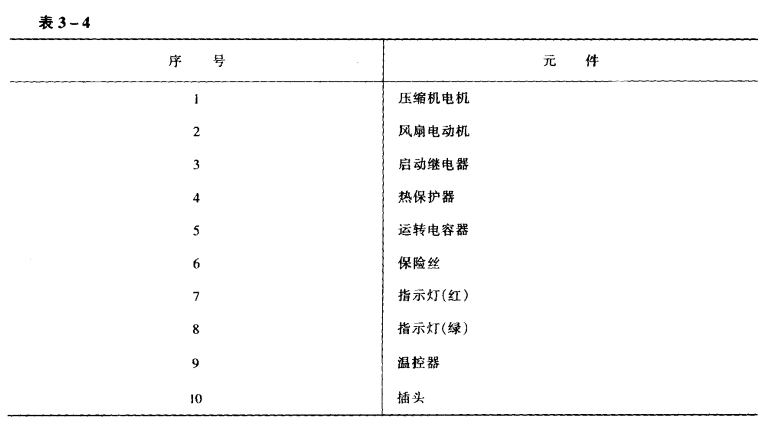

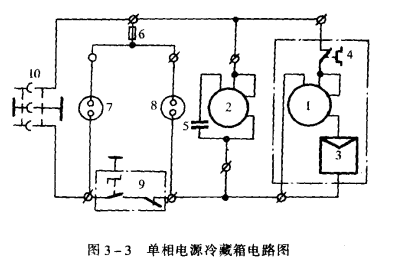

采用小型全封闭式压缩机风冷式冷凝器的冷藏电路和电路图。如图3一3及表3一4所示。电源插座为三孔式，需有良好的接地保护。线路中装有保险丝。全封闭式压缩机采用CSR式启动器(由电压式启动器构成)，在压缩机外壳上有双簧金属片式过热保护，当济南压缩机超载运转而过热时，双金属片因受热而变形，断开压缩机电路。
风扇电机线路中有运转电容器(220V, 1.21S)，以改善电机的启动和运转特性。温控器具有由温度控制压缩机开、停的功能。线路中的两个指示灯可标志线路是否有故障，正常时红灯亮为电源无问题，绿灯亮为压缩机无问题。若红、绿灯单独有一个不亮时分别表明电源故障或压缩机故障。若红、绿灯均不亮，表明停电或保险丝熔断。
