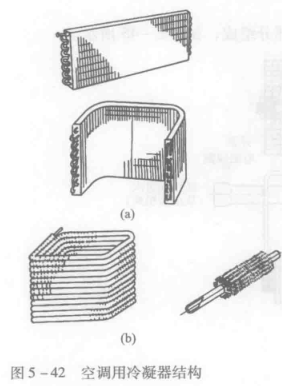

(1)冷凝器：家用空调器通常采用风冷翅片式冷凝器，外形如图5-42所示，它由紫铜管和合金肋片组成。为了提高换热系数，常将铝箱冲出各种形状，再经机械胀管，使铝稍与冷凝管紧紧相接，它具有体积小，重量轻，换热表面积大、热效率高等优点。
(2)蒸发器：空调器采用翅片盘管式蒸发器，其结构与冷凝器基本相同，如图5-42所示。
空调器的通风装置
空调器的通风装置主要部件有室内侧的离心风扇、室外侧的排风轴流风扇及送风百叶、风向调节阀板、回风格栅等，空调器的通风装置如图5-43所示。在窗式空调器中，送风扇与排风扇同在一个轴上由电动机带动。室内的空气被送风风扇的吸和入端吸入，经过空气过滤器滤除空气中的灰尘、杂质后，由风扇送至兼发器冷却，然后被风扇吹至送风百叶风口，送入室内。送风风向可以调节，百叶风口分两层，内层是垂直百叶，外层是水平百叶。风扇电动机根据使用的电源电压不同，分为单相和三相两种。单相电动机为异步感应电动机，它要求运转平稳、噪声低、振动小、效率高，转速能按高、中、低三挡或高、低二挡调节。风扇电动机主要由转子、定子、端盖、轴和轴承组成，轴比一般电动机要长，并从前后两端伸出，轴承多采用冶金含油轴承，噪声比滚动轴承低，但磨损后噪声增大。
室外侧的排风风扇将从空调器两侧百叶窗处的空气吸入，经过冷凝器时起到风冷降温作用，然后由轴流风扇排至室外。空调器的离心风扇的微电动机如图5-44所示。送风用的离心风扇为多叶低噪声风扇，叶轮材质主要采用ABS工程塑料或铝材两种，排风扇的风扇均采用轴流风扇，轴流风扇的叶片大多采用ABS工程塑料注塑成型，也有采用铝材压制或镀久薄钢板。
