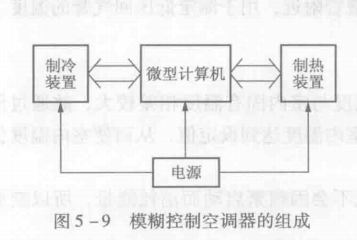

模糊控制空调器主要由制冷装置、制热装置和遥控器一体的微型计算机及电源等组成，如图5-9所示。

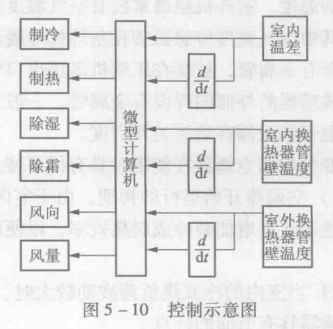

而微型计算机输入的信号包括:室内温差及其随时间的变化率;室内换热器管壁的温度及其随时间的变化率;室外换热器管壁的温度及其随时间的变化率。其可对它们做模糊控制处理，并对空调器的制冷、制热、除湿、除霜、风向和风量等功能实现智能化的控制，如图5-10所示。

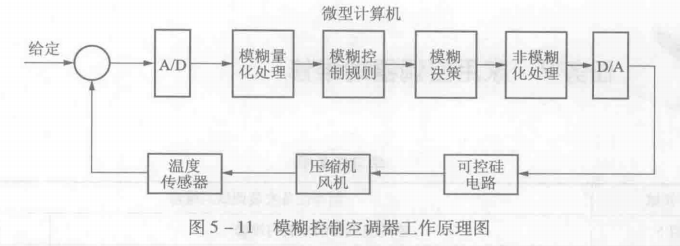

模糊控制空调器简单的工作原理如图5-11所示，输入信号经A/D转换器转换后送入微型计算机内，经过模糊量化处理，再选择模糊控制原则，对其进行决策及非模糊处理后输出。由D/A转换器转换成电能输入到晶闸管电路，经晶闸管电路的输出控制压缩机转速，使其随室内热环境因素的变化而自动改变。
