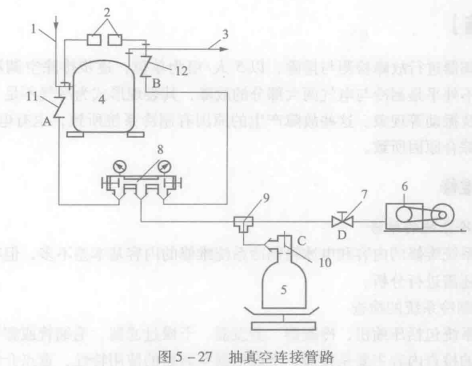

抽真空检漏的目的是抽出系统中的残留氢气(充氨检漏后的残留氮气);其次是检查系统有无渗漏;第三是对系统进行干燥处理。在充注制冷剂之前必须进行抽真空操作。抽真空时的管路连接如图5-27所示，该操作采用了复合式压力计。复合式压力计有三个连接口，左边为低压连接口，右边为高压连接口，中间接口可作为抽真空用，也可以作为制冷抽真空状态机的充入管接口。
对系统抽真空时，可以采用真空泵单独抽真空操作。具体过程为:将制冷剂钢瓶截止阀关闭，打开复合式压力计的高低压旋钮(Hi和Lo)，然后启动真空汞，同时将D阀打开。真空泵运转时间应在20min以上，当系统内的压力达到规定值时，即可关闭D阀，停止抽真空操作。
根据经验可知，空调器制冷系统容易泄漏之处可能是：①压缩机配管接头处;②冷凝器与管路衔接之处:蒸发器液管进口的螺母接头或焊接口，气管出口的螺母接口处或焊口及分配器接头和攻发器盘管弯头的连接处;③各类阀的连接处及接头螺母连接处。
