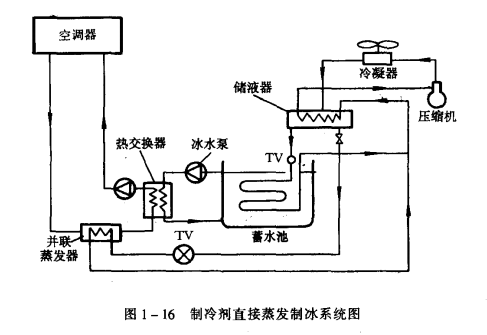

图1-16为利用制冷剂直接蒸发制冰系统图。
夜间电力低负荷时，开启制冷机，利用制冷剂在蓄冰池的制冰盘内直接蒸发，盘管外表面形成50mm左右厚的冰层，将冷量蓄存起来。白天空调系统运行时间，空调系统所需冷量由制冷机蓄冰池内蓄存的冰水来提供。此时，制冷系统的制冷剂不在蓄冰池内蒸发制冷，而在并联蒸发器内蒸发，冷却由空调系统来的回水，被冷却后的回水，经热交换器，由蓄冰池内的冰水再次冷却后供空调系统使用，蓄冰池的制冰率IPF(Ice Pack吨Factor)可达40%左右。所谓制冰率IPF系指蓄冰池是水量中冰所占的比例。
