半封闭式压缩机与开启式压缩机结构上相似，主要区别在于济南半封闭式压缩机将曲轴箱和电动机外壳铸成一体，共同构成一个密闭空腔，压缩机的曲轴箱和电动机的内腔是连通的,压缩机和电动机共轴，没有伸出壳外的转动部件，从而不需设里轴封，避免了开启一式因轴封不严而容易造成泄漏的缺点。半封闭式的整机尺寸也较开启式紧凑。

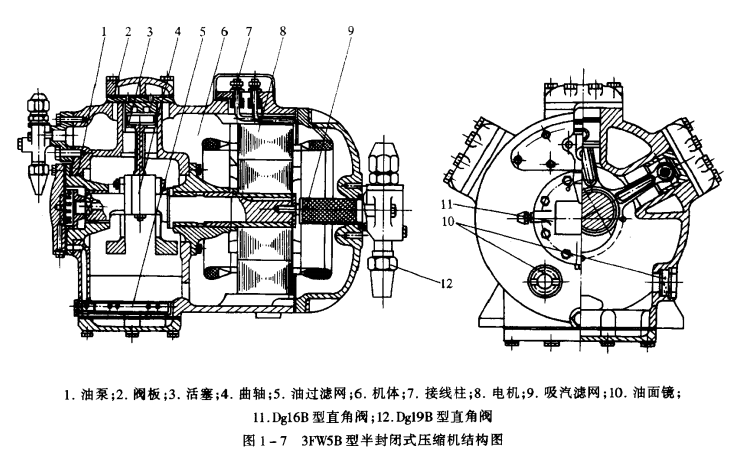

图1-7是3FW5B型半封闭式压缩机的结构图。这种氟利昂压缩机有3个直径为5cm的汽缸，排列为w形，相邻两汽缸间夹角为60°。压缩机采用偏心式曲轴，其上套装有3个整体式连杆。为装配和检修方便，在曲轴箱下部设有工作口，并用底盖板密封。它的润滑系统设有月牙形内啮合的齿轮油泵，由偏心轴带动供油。吸气检修阀设在电机侧的端盖上，吸入的低温制冷剂蒸气通过吸气滤网进入电动机内腔，先冷却电机并使自身过热才经阀板上的吸气阀门组进入汽缸。制冷剂蒸气在汽缸中被压缩后，经阀板上的排汽阀门组从设在汽缸侧的排汽检修阀排出。为了消声，排汽通道在机体内铸有膨胀空腔。
