组合型自动调节阀的特点是利用一种规格的导效作为控制阀 , 采用多种规格的主闪作为执行阀 ,组合一起工作来满足各种制冷装置的需要 ;还可以按实际需要 ,把各种性能不同的导阀串联起来,共同控制某一主阀 ,以达到多参数的控制效果。
主阀

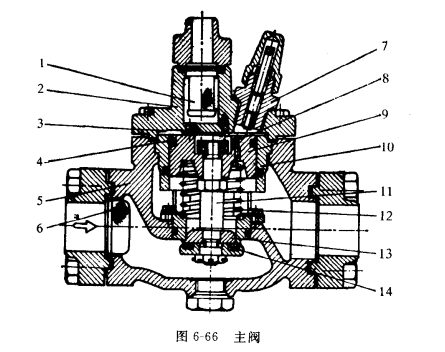

阀的结构见图6-66,主要零件有: 阀体, 阀盖、阀芯、活塞杆、活塞、活塞套和弹簧等, 阀体上（或阀盖上）有手动顶杆,必要时可用项杆将活塞顶起 ,使常闭型主阀阀芯开启,常开型主阀必要时也可以用项杆将阀芯关闭 ,活塞上有直径1mm的平衡孔。
阀体用法兰与管道连接,导管用螺钉连接,主管滤网被活塞套压住,导管小滤网被螺母压住。
其工作原理以液体常闭型主阀为例,活塞上腔经导压阀接至较主效进口讨力低18kP处, 若导阀开启,则活塞上腔降压,因活塞下部对上部的压差作用,克服弹签力和活塞自重将活塞顶起 ,则打开主阀口; 若导阀关闭 ,则高压液体通过活塞上Ф1mm平衡孔使上腔增压，使活塞上下压力平衡 ,在自重和弹簧力作用下,主阀芯下落而关闭主阀口。
a主阀在拆检时,应清除 胜物洗涤干净,有的部位不宜随便拆开,如塞活组件除非生锈 ，一般不拆。
b主阀自重和弹力关闭 ,安装时要注意正、侧两个方向垂直吊线,以保证阀体水平。
c主阀的焊接、螺纹连接等均注意厂家使用说明。
d液用主阀的导压通道接向阀后的出口方向(减压开启或关闭 );气用主阀的导压通道接向阀前进口方向(加压开启或关闭 )。
e主阀接入管道后主要观察有无渗漏,有泄漏则有“丝丝"声音。主阀装在液管作供液用时,有泄漏阀口处会结霜或结露。

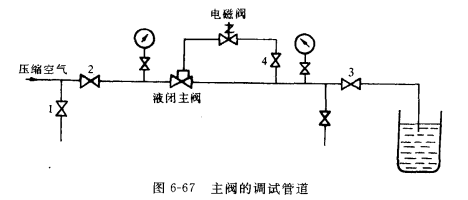

主阀性能试验如图6-67所示,主要检验在规定的压卷( 见表 6-12)时,能否开启或关闭。阀 2和阀 3为主管调压阀 , 阀 1为旁通阀。当管路有渗漏时,可用阀 4来鉴别是主阀漏还是导阀漏。当阀 4关闭后,如主管仍有泄漏,则证明是主间关闭不严。
