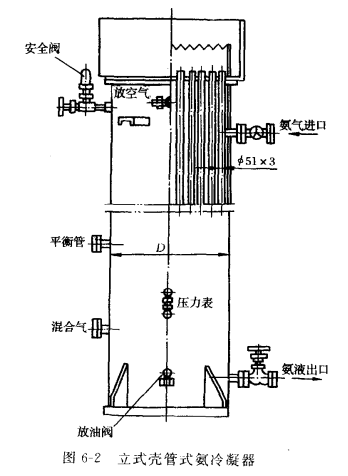

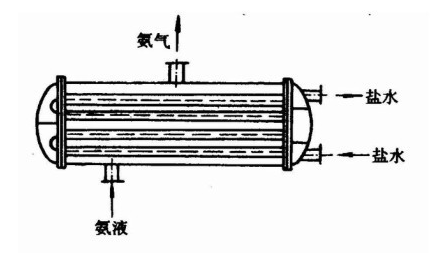

立式壳管式冷凝器与卧式不同之处是外壳的位置和水的分配 , 见图6-2。冷凝器的项部装有配水箱,箱内设有挡板,以使冷却水能均匀地分配至各个管口。在每一根钢管上设有一个带斜槽的导流管,水经导流管斜槽沿管内壁成螺旋状运动下降 ,构成薄膜状的水层, 这样可以充分吸收制冷剂的热量 ,提高冷却效率,节省用水。下降的冷却水,流入混凝土制的水池内。水池同时是冷凝器的基座。在其一侧装有扶梯,可以攀登至配水箱，以进行检查和清除污拍等工作。
制冷剂蒸气是从筒体的上部进入冷却水管间空中的(筒体内) ,并在其中液化,冷凝液逐渐沉积于筒的底部。为了减少被分离的润滑油进入蒸发器的可能性,氨液排出管的接头距筒底应有一定的距离。筒体内氨液的液面可从装在底部的玻璃指示器来观测。蓄积在底部的润滑油可通过底部的放油效将油放出。
此外,在冷凝器的主体上装有进气、出液、放空气、均压及安全等管路接头,并接通相应的管路和设备。
立壳管式冷凝器的优点在于:冷却水的流量大流速高 ,传热效率高 ,占地面积小,且都安置在室外,一般的水都可作为冷却水,不易发生堵塞现象 ,清洗管内水垢时可不必停止工作。但它耗水量大,在一般水源较少地区不太合适 ,造价高 ,搬运不方便,泄漏时不容易发现，到发现时已有大量的氨损失。
