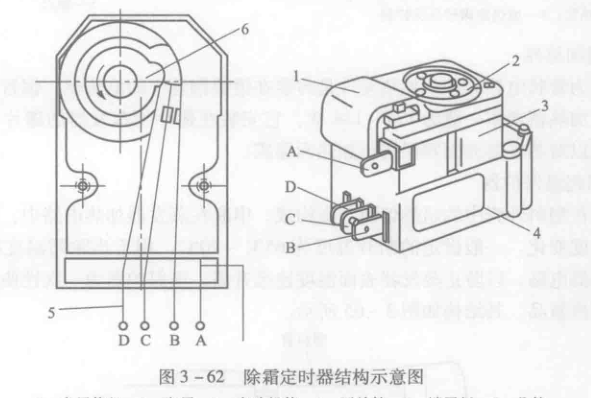

除霜定时器：除霜定时器由时钟电动机驱动，通过齿轮箱减速并传动到凸轮机构和一组触点，A、B、C、D为定时器的接线端子，其结构如图3-62所示。

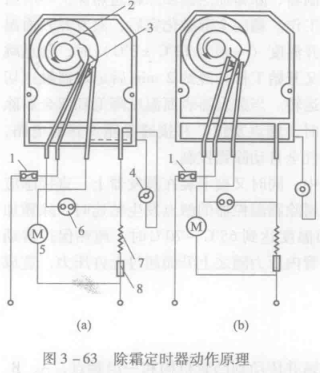

除霜定时器的动作原理如图3-63所示。图3-63(a)表示除霜结束时定时器的状态，双金属片除霜温控器的触点断开，切断除霜加热器的电路，此时压缩机电动机的电路还未接通。当定时器的凸轮再逆时针旋转一个很小的角度时(时间约为2min)，就可到达到如图3-63(b)所示的位置，此时压缩机电动机电路接通，即蒸发器除霜加热器停止工作约2min后，压缩机又开始了下一个周期的运转。

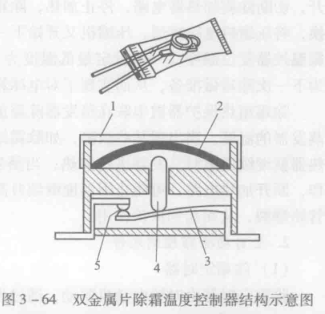

除霜温度控制器：该温度控制器卡装在翅片管式蒸发器上，直接感受蒸发器表面温度，当双金属片温度为13%+3℃时，由于变形而使触点跳开;当温度降至-5℃左右时，双金属片复位使触点接触，接通除霜加热器的电路。其结构如图3-64所示。
除霜加热器：该加热器为管状电热器件，加热元件是封装在镀镍铜管中的电热丝，铜管与电热丝之间填充绝缘粉。加热器功率一般为124℃~134℃，它安装在翅片管蒸发器的翅片下边或直接插人示片中，用以对蒸发器表面霜层进行加热而除霜。

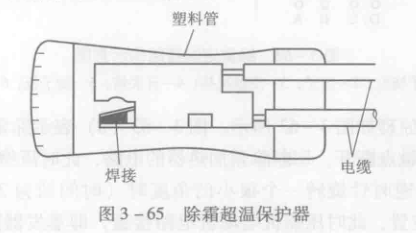

除霜超温保护器：它由封装在塑料外壳中的超热熔断合金构成，串联在蒸发器加热电路中，可直接感受蒸发器表面的温度变化。一般设定的断开温度为65℃~70℃，用于当除霜温度控制器失灵时断开除霜加热器电路，以防止蒸发器表面温度连续升高。该保护器为一次性使用装置，一旦出现故障应更换新品，其结构如图3-65所示。
