在制冷过程中，若供液自控元件损坏，会使大量液体流回济南制冷压缩机，而造成湿行程故障。因此，在制冷系统中设置了回液自动控制装置。

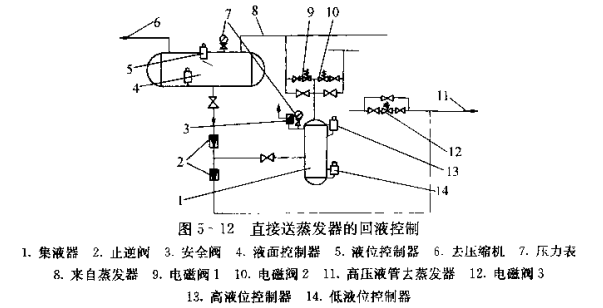

回液自动控制有多种形式，如图5-12为直接送蒸发器的回液控制。主要由液位控制器、继电器、电磁阀、集滤器液位控制器等构成。
当液位低于低液位控制器时，继电器不通电，电磁阀2关闭，1、3打开，气液分离器向集液器供液。当集滤器的液位达到高液位控制器的液位时，继电器通电，使电磁阀1、3关闭，切断了气液分离器向储液桶供液的通路，同时打开电磁阀2,高压气体进入集油器，使集油器压力逐渐升高到与高压储液桶压力相等。打开通往高压液管的止逆阀，向蒸发器排液，直到液位低于低液位控制器为止。从而避免了因回液而造成压缩机湿行程故障。
