氟制冷系统的中间冷却塔结构是怎样的?

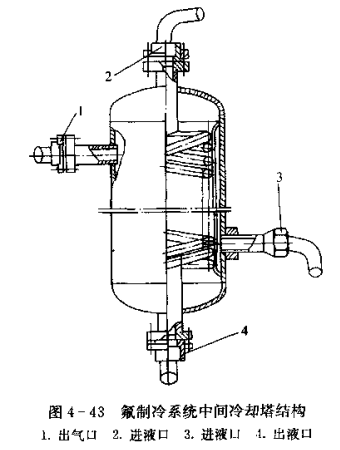

氟制冷系统的中间冷却塔结构如图4-43所示，它是由风板制成的一个圆筒体，其内有一组螺旋排管，筒体上设置有两个进液口、一个出液口和一个出气口。其中一个进液孔与排管相连，氟液经进液口进入排管内并在管内流动。经热力节流阀节流后进行蒸发的另一部分氟液从另一进液口进入筒内后，在排管外对管内的氟液进行吸热，使之达到冷却。蒸发后的氨气从出气口放出与低压级制冷系统排出的气体混合，混合后的低温蒸气再被济南生产的高压级制冷压缩机吸入。
