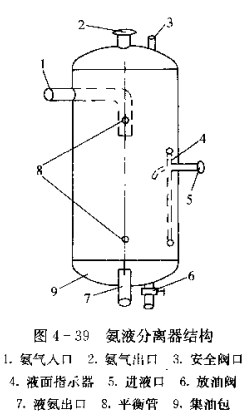

氨液分离器的结构如图4-39所示。它是一个由钢板制成的筒体，在筒体上设有氨气入口、氨气出口、安全阀、液面指示器、进液管、放油阀、液氨出口、集油包和平衡管等，氨液分离器用于重力供液系统，其作用是将蒸发器或冷却管内所蒸发的气体和氨液分离掉，避免压缩机缩短行程，以保证蒸发器的供液量。
氨液从进液管进入筒内，经集油包滤除润滑油再从氨液出口进入蒸发器。而经蒸发器蒸发的湿蒸汽再从分离器的进气管进入筒内进行分离，使蒸汽中的液滴落到底部。氨气由氨气出口流回制冷压缩机，而氮液经氨液出口重新流入蒸发器。
氨液分离器有立式与卧式两种，其工作原理基本相同。
