满液卧式壳管蒸发器的结构是怎样的?

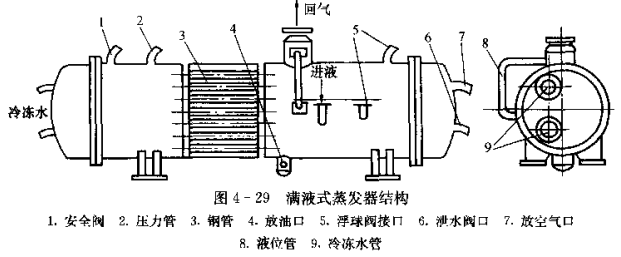

满液式蒸发器的结构如图4-29所示。主要由筒体、冷冻水管口、液位管、放空气口、浮球阀接口、压力表、安全阀、钢管、放油日和泄水阀口等组成。筒体两端各焊有管板，两管板之间焊有多根水平传热管，管板外面两端各装有带分水槽的封盖。液体氨制冷剂经浮球阀降压后进入蒸发器，并沿着各管组做自下而上的反复流动，将热量传给水管外部制冷剂使其汽化，吸热后所形成的气体制冷剂经筒体顶部的液体分离器进行分离，然后气体制冷剂被吸入济南制冷压缩机。
