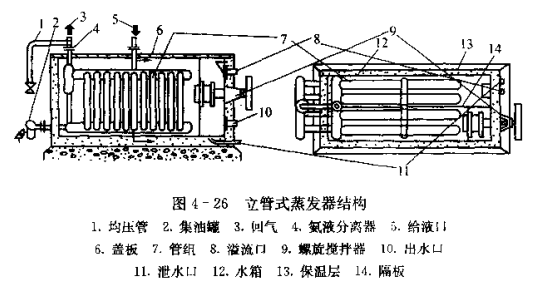

立管式蒸发器安装在一个长方形的水箱内，结构如图4-26所示。它由上集气管和下集气管及介于其间的许多立管组成。上集气管的一端焊有一个氨液分离器，下面有一根立管直接与下集掖管相通，下集液管的一端焊有集油罐，集油罐上端的均压管与回气管相通。
节流后的青岛低压液体制冷剂从上集气管穿过中间的一根较粗的立管直接进入下集液管，再分配到各个立管中去。立管内充满液体制冷剂，其液面几乎达到上集气管。在蒸发过程中细立管内液体上升，产生的氨气沿上集气管进入液体分离器，分离后的液滴再次返回下集气管，氨气引出，送到回气总管，蒸发器中的油沉积在集油器中，可定期放出。
立体式蒸发器属于敞开式设备，便于运行时观察和检查，适用于冷库制冰。
