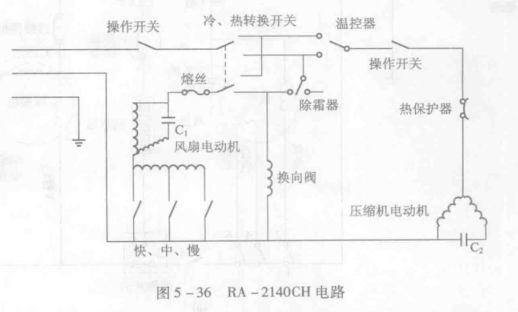

图5-36所示为RA-2140CH热泵型窗式空调器电气控制原理。图5-36中冷热转换开关用于制冷或制热功能转换，风速选择开关选择风扇运转速度，有快、中、慢三挡。制冷时，电磁换向阀不得电，压缩机和风扇电动机工作;制热时，电磁换向交得电，制冷剂的流向被改变，同时压缩机和风扇电动机也工作，实现制热，空调房间温度由温度控制器控制。

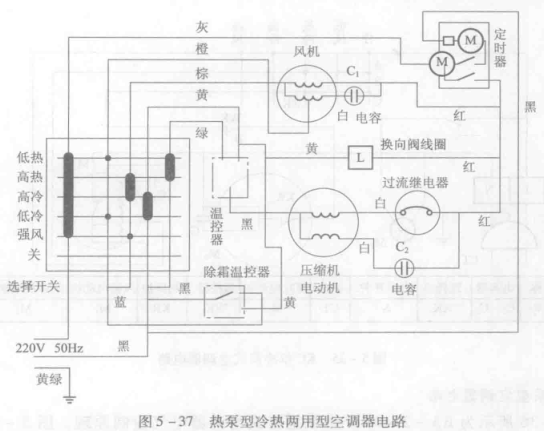

热泵空调制热运行，当室外换热器表面温度低于0℃时，除霜器转换，使换向电磁阀失电，空调器进行制冷循环，室外换热器升温，完成除霜过程。为防止制热除霜时将冷风送入室内，除霜运行时风扇停转。室外换热器表面温度升至6℃后恢复制热运行。图5-37所示为带有定时器的和除霜温控器的冷热两用型空调器的电路图。
