活塞式制冷压缩机的种类很多，形状各异，但工作原理基本相同。以济南某型号制冷压缩机为例进行说明。

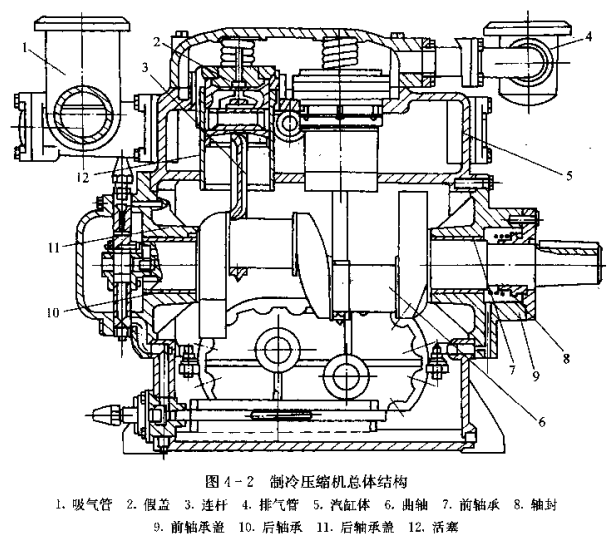

如图4-2为某型号活塞式制冷压缩机总体结构图。
该型制冷压缩机的机体为整体铸造结构，吸气腔和排气腔设置在机体中，曲轴箱两边的窗孔用侧盖封闭。侧盖上有油面指示器，供检查油面高低用。前后端装有吸气、排气管，低压蒸汽从吸气管经过滤网进入机体内的吸气腔，经汽缸套上部凸缘处的吸气阀进入汽缸。制冷蒸汽被压缩后，通过排气阀进入排气腔，并从汽缸盖处排出。吸气腔和排气总管之间装有安全阀，当因某种原因使排气压力超过规定值时，安全阀被顶开，高压蒸汽流回吸气腔，从而保证了制冷压缩机安个运行。
该压缩机在活塞上面装有两道气环。一道油环，通过活塞销和连杆连接。曲轴为双拐的整体铸造结构，每个曲柄销上安装四个连杆，曲轴中开有油道，其主轴承和连杆轴承分别由轴的两端供油，并通过连杆中的钻孔，对活塞进行润滑。
