分体式空调器典型电路介绍

分体式空调器的电路和窗式空调器电路有所区别，为说明问题，在这里只介绍几种典型的接线图，以说明分体空调器的电气控制原理。

分体壁挂空调器电路。整个电路包括电源电路和微电脑控制电路，其中电源电路一般首先经变压器将220V电压转变成14V交流电压，然后通过桥式整流再将其变为12V直流电压。电源电路的作用是为保护器或蜂鸣器提供工作电压。

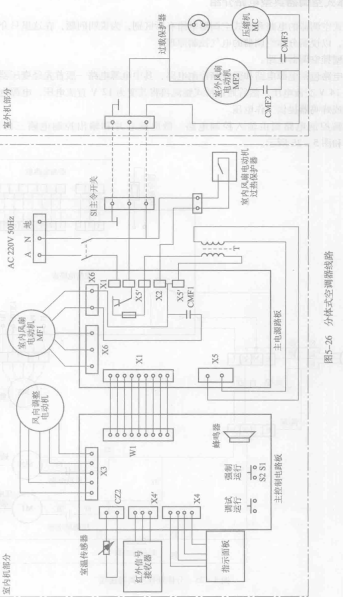

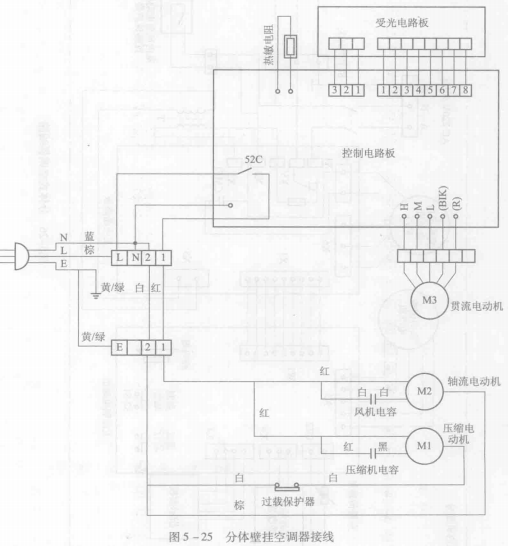

微电脑控制电路则由输入控制电路、微电脑芯片和输出控制电路三部分组成，如图5-25和图5-26所示。
