复叠式制冷循环是由两种不同的制冷剂、两个或两个以上单级(或双级)制冷系统组合而成的制冷循环。它适用于-70~-130℃的低温装置。

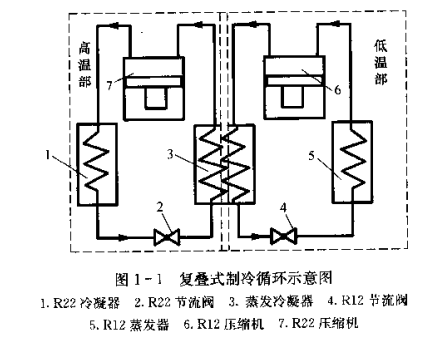

如图1-1所示，复叠式制冷循环主要由高温部分和低温部分两个完整的制冷系统组成。其中，高温部分的蒸发器是低温部分的冷凝器，故称为青岛蒸发冷凝器。其余部分与一般制冷装置基本相同。此外，高温部分一般选用中温制冷剂，而低温部分则选用低温制冷剂。所谓低温制冷剂，是指它在大气压力下具有较低的蒸发温度，但这种低温制冷剂的临界温度很低，故用一般冷却水就不能将其冷凝成液态制冷剂。
