在济南压缩机制造过程中将保护器直接埋在绕组内并串接在绕组公共端中固定，其结构如图3-52所示，当绕组由于某种故障使温度升高而超过允许范围时，过载保护器的双金属片将发生弯曲变形，断开触点，切断电动机电源，从而祈祷保护电动机的作用。内藏式过载保护器灵敏度高、可靠性强，但发生故障时不易更换。

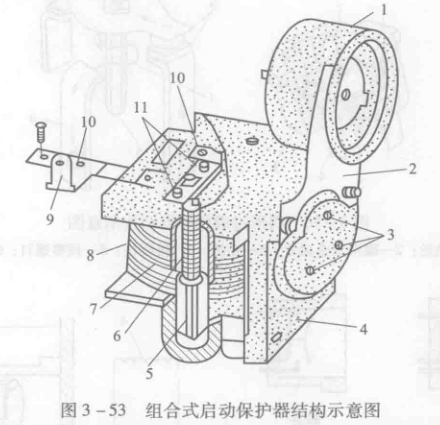

合式启动保护期：此保护器是将启动继电器和过载保护器独立装配后组装在一个金属架上，再将整个架子安装在压缩机壳体上的外壁，其结构如图3-53所示。组合式启动保护器中的过载保护器都采用碟形过载保护器；起动继电器可采用重锤式启动继电器或PTC启动继电器，这种组合式起动保护器不能卧放或倒放，应直立放置。
