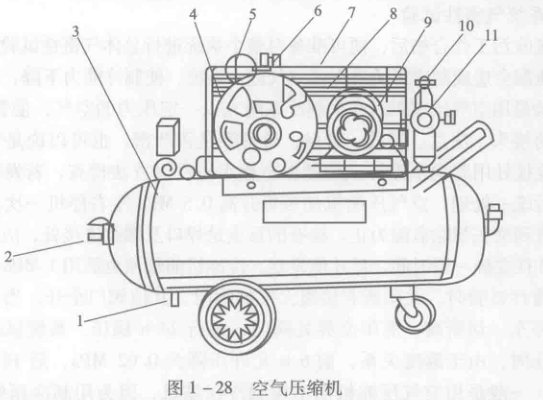

空气压缩机主要由压缩泵、过滤器、电动机、带轮、带、带保护罩、安全阀、压力调节阀、压力表和排水阀等部件组成，如图1-28所示。电动机启动后，动力通过带轮传递到压缩泵，压缩泵的活塞上下运动吸入空气，提升压力后送往储气负。进气口处的过滤器起着过滤空气、除去尘埃的作用，以减少压缩泵的磨损;，储气锥起储存高压空气和缓冲的作用;压力表显示工作的压力;压力调节阀可调节输出的压力，使之保持在某个要求的范围内;安全阀可保证储气饶的工作压力处于设计压力以内;排水效用于定期排放储气负的冷凝水。
空气压缩机安全使用要求
1)空气压缩机必须安装在检视容易、通风良好的场所。
2)空气压缩机不得在潮湿、多粉尘的环境下使用。
3)空气压缩机需安装在平整、坚硬的地面上。
4)电源电压不得低于额定电压的90%。
5)空气压缩机运转时不得触摸其高温部件，以防烫伤。
6)不得在没有带保护单的情况下使用空气压缩机。
空气压缩机的日常维护保养
1)每次开机前要检查油位是否正常。
2)定期检查安全阀是否正常。
3)每天使用后要排放储气缸中的冷凝水(要在饶内压力低于0.1MPa时进行)。
