冷库建筑平面布置中温度分区的方法

   2019-12-27 和平5099
核心提示:温度分区的处理方法有分开处理、分边处理、分层处理三种。

温度分区的处理方法有以下三种:

1.分开处理

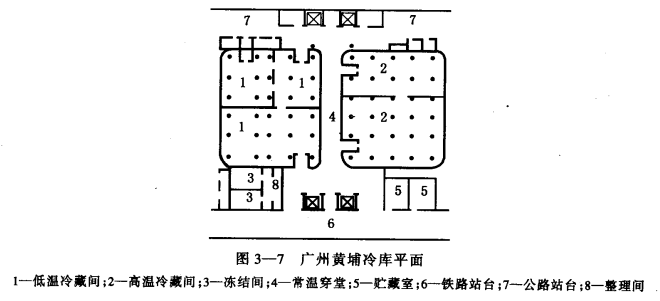

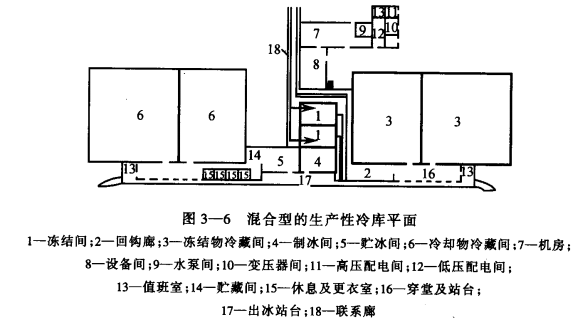

将高温库房与低温库房分为两个独立的围护结构体。如图3-6及图3-7。这种处理方法效果最好,有条件的地方应当首先采用。



2.分边处理

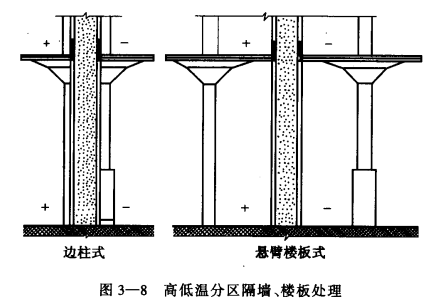

将高温间组合在一边,将低温间组合在另一边,当中用一道隔热墙分隔开,楼板、地板也分隔开,高低温之间不应有连续梁。如果是多层冷库,则分界线应上下对直在同一轴线上,钢筋棍凝土楼板也应彻底分开。如图3-8所示。



单层冷库高、低温库房之间的分隔墉应该是非承重的。如果是承重墙,则势必与外围护墙相连,从而破坏外堵隔热层和隔汽层的连续性。有的设计采用图3-9的处理方法,在承重内墙两侧均设置隔热层,墙体夹在当中,这种构造承重墙容易因冻融循环而形成隐性破坏,甚至使隔热层、隔汽层剥离。

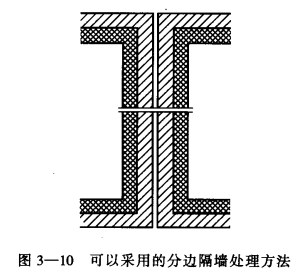

假如在结构设计上非要求内隔墙承重不可时,可采用图3-10的处理方法,设里两道分离的承重墙。

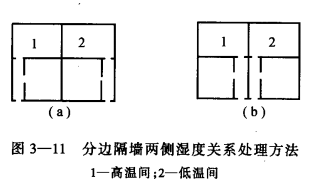

高、低温库房之间的分隔墙两侧,应使其温湿度状况保持相对稳定。因此,不宜在分隔墙的一侧或两侧设置穿堂或回笼间。如图3-11所示的两种处理方法,应采用(a)的方法不宜采用(b)的方法。



3.分层处理

在同一座多层冷库中,有不同温度的库房(0℃与-18℃等)时,应避免高温库与低温库布置在同一层内,一般将高温库设在底层是比较好的。其理由是:

(1) 可以减少冷库地坪的防冻措施,节省投资,避免地坪冻鼓。

(2) 楼面隔热层布置合理,密实的、热导率和蒸汽渗透阻都很大的无梁楼板刚好在隔热层的高温侧,这对保证隔热层的使用效果有很大好处。

(3)高温库的货堆距上方低温库楼板有相当大的空间,不致受板底温度的影响而冻坏商品。
