热电偶传感器如何按照热电效应工作

传统的分立式温度传感器一热电偶传感器热电偶传感器是工业测量中应用最广泛的一种温度传感器,它与被测对象直接接触,不受中间介质的影响,具有较高的精确度;测量范围广,可从-50~1600℃进行连续测量,特殊的热电偶如金铁-镍铬,最低可测到-269℃,钨-铀最高可达2800℃。

热电偶传感器主要按照热电效应来工作。将两种不同的导体A和了B 连接起来,组成一个闭合回路 ,即构成感温元件,如图2 - 23所示。当导体A和了B的两个接点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一定大小的电流,这种现象称为热电效应,也叫温差电效应。热电偶就是利用这一效应进行工作的。热电偶的一端是将A、B两种导体焊接在一起 ,称为工作端,置于温度为:的被测介质中。另一端称为参考端或自由端,放于温度为t₀的恒定温度下。当工作端的被测介质温度发生变化时,热电势随之发生变化,将热电势送入计算机进行处理,即可得到温度值。

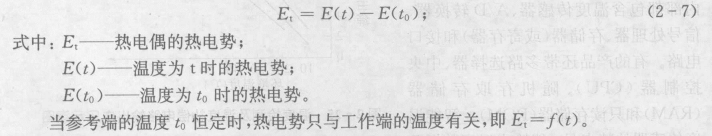

热电偶两端的热电势差可以用下式表示:

当组成热电偶的热电极的材料均匀时,其热电势的大小与热电极本身的长度和直径无关,只与热电极的成分及两端的温度有关。
