寄生电容与传感器电容相并联影响传感器灵敏度,而它的变化则为虚假信号,影响仪器的精度。必须消除和减小它,可采用如下方法:
①增加原始电容值,可减小寄生电容的影响。采用减小极片或极简间的间距(平板式间距为0.2~0.5mm,圆简式间距为0.15mm),增加工作面积或工作长度来增加原始电容值,但受加工及装配工艺、精度、示值范围、击穿电压、结构等限制。一般电容值变化在10-8~103pF范围内,相对值△C/C变化则在10-8~1范围内。

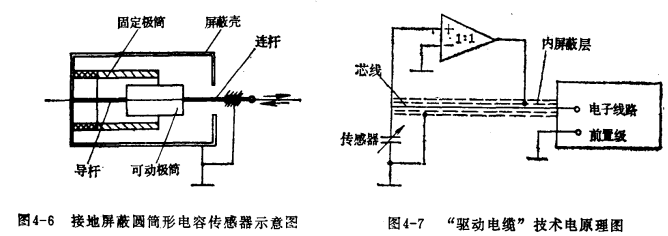

②注意传感器的接地和屏蔽。图4-6为采用接地屏蔽的贺简形电容式传感器。图中可动极简与连杆固定在一起随被测值位移,并与传感器的屏蔽这(良导体)同为地,因此当可动极筒移动时,它与屏蔽壳之间的电容值将保持不变,从而消除了由此产生的虚假信号。电缆引线也必须屏蔽至传感器屏蔽壳内。为了减小电缆电容的影响,应尽量使用短而粗的电缆线,缩短传感器至电子线路前置级的距离。
