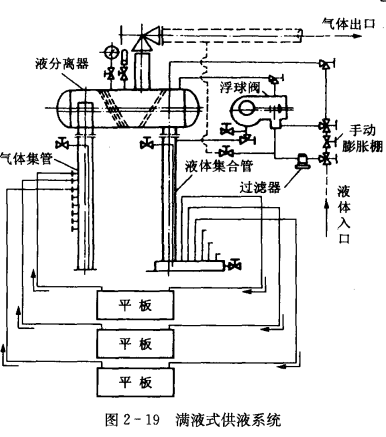

卧式平板冻结装置以采用满液式和液夺强制循环式这两种供液方式为主,船用的平板冻结装置还采用盐水循环式冷却。满液式供液系统如图2-19所示,气液分离器放在装置的项部,它连接供液和回气集管各一根。由于冻结平板需上下移动,故用耐低温的橡胶软管连接。橡胶软管的内层用丁基橡胶,并加入2~3层编织物,外包金属丝保护套,它的使用寿命约2年左1右。如使用R22作制冷剂,也可采用不锈钢软管。
平板冻结装置的主体框架多用槽钢及角钢焊接而成,外壳内外两面采用镀锌钢板,外表面涂上耐酸碱的涂料，中间用软木或硬质聚胺酯泡沫塑料作为隔热材料。冻结平板有三种制作方法。一种是用铝合金挤压成形,板内为拢形孔,板的一边为燕尾槽,一边为燕尾槽榫以便拼装,也有用铝合金板针焊加工而成。一种是用2~3mm厚钢板按所需大小裁好,另外再用槽钢复扣在钢板上进行焊接。在另一块钢板上根据槽钢间中心距(75mm)每隔50~60mm钻孔,孔径15mi冻结平板内如用盐水时槽钢间中心距为150mm。将此钢板覆盖在槽钢上进行焊接,然后焊上端板及其他附件。成品完成后,用三联轧辊校平,水平允许误差为1mm。第三种是采用异形钢管焊接而成。有的用方形无缝钢管焊接后刮平成板;有的将方形管并列在两块薄钢板之间,四周焊接成板,平板外镀锌。铝合金平板比钢管焊接平板轻一半左右,表面放热系数高10%~45%,且较卫生。

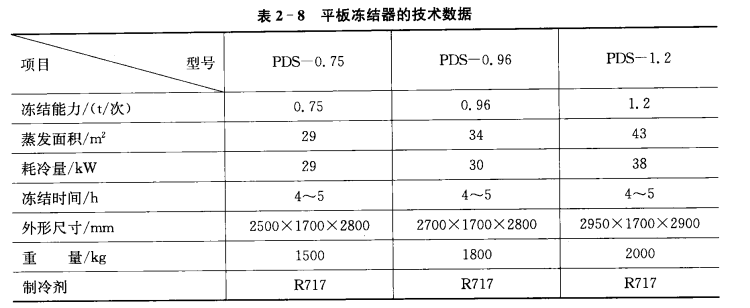

几种平板冻结装置的技术数据见表2-8。
