流量变送器是把转子流量计的转子与差分变压器的铁心连接起来,如图2-50所示,使转子随流量变化的运动带动铁心一起上下升降,那么,就可以将流量的大小转换成输出感应电压的大小,这就是电远传转子流量变送器的工作原理。
2.加流量指示仪

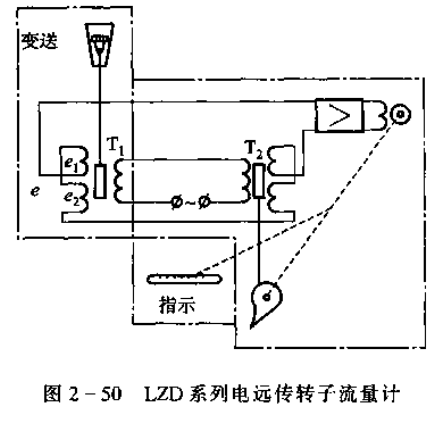

如图2-50所示,电远传转子流量计的流量指示仪也采用一个与发送差分变压器完全相同的接收差分变压器和电子放大器以及凸轮机构等组成的自动平衡线路来实现,也可以用另一种动圈仪表直接测量发送差分变压器输出的电压信号,以显示流量。
(2)电远传转子流量计的工作原理
当被测介质流量变化时,引起转子停浮的高度发生变化,转子通过连杆带动流量变送器的差分变压器T1中的铁心上下移动。当流量增加时,铁心向上移动,发送变压器的T1的次级绕组输出一不平衡电动势,进入电子放大器放大后的信号一方面通过可逆电动机带动显示机构动作，另一方面通过凸轮带动接收差分变压器T2中的铁心也向上移动。使T1的次级绕组也产生一个不平衡电动势。由于Ti1、T2的次级绕组是反向串联的,因此T2生产的不平衡电动势将抵消T1产生的不平衡电动势,由于T1、T2一直到进入放大器的电压为零时，T2中铁心才停留在相应位置上,这样T2中的铁心位置就和发送变压器的T1的铁心位置一样都随流量大小而变化,显示机构的指示值就是被测流重的数值。
