1. 压力变送器
压力变送器的作用是将压力测量元件的输出信号转变成调节器所要求的输入信和号。
YSG-01型电感式压力变送器是一种无触点变送器,适用于检测气体、液体和蒸气压力。除可以对压力进行就地和远距离连续显示外,还可以将所测压力按比例转变成0~10mA的直流信号输出给调节器和二次显示仪表。在制冷系统中,它主要与TDF-01型能量调节器配合，以蒸发压力作能量调节参数,实现对制冷压缩机能量的自动调节。
YSG-01 型压力变送器结构如图2-30所示,主要由压力检测和压一电变送两部分组成。

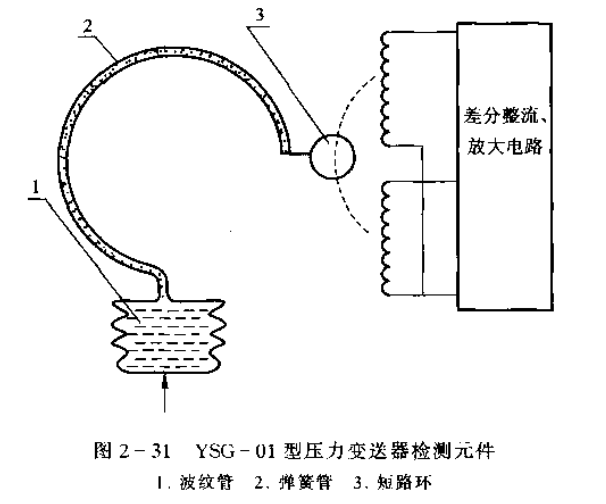

YSG-01型压力变送器的检测元件采用波纹管加弹簧管的形式,如图2-31所示。由弹簧管和波纹管组成的封闭空间内充满液体工质,被测压力由导压管引入气箱,作用在波纹管上。由于液体不可压缩,波纹管将感受到的压力通过其充注的波体传递至弹簧管。当被侧压力变化时，弹簧管产生弹性形变,其自由端所带的短路环也随之产生相应的位移。
YSG-01型压力变送器的压一电变送部分由电源变压器,直流稳压电源、多谐振荡器、差分变压器、线性变换电路,差分整流.直流放大器和显示仪表组成,如图2-32所示。交流电源经电激变压器变压,串联型蝇体管稳压电路稳压,得到稳定直流电压作为多谐振荡器的电源。
