①叶片固定式压缩机的结构 叶片固定旋转式(定片式、刮片式、转子式)压缩机，电动机在壳体内的上部，压缩机在下部。偏心轴带动活塞与汽缸内壁接触形成滚动运动。汽缸壁设有一个传通槽，槽内装的滑块（刮片）与活塞外沿接触配合，在弹簧力的作用下紧密接触起到密封作用。滑块将月牙形内腔分割为吸气腔和排气腔两部分。在滑块两侧的气缸体上设有吸气孔和排气孔，吸气孔没有吸气阀，蒸汽可直接进入吸气腔，排气孔装有排气阀，经它排除的气体进入泵壳内，其机壳内为高压气体，在吸气管上装有气液分离器，起防止液击的作用，小冷量的转子式压缩机为家用冰箱、空调器和小型商业制冷设备所采用。

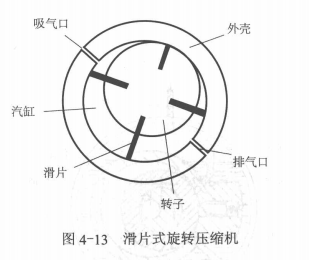

②叶片旋转式压缩机的结构 叶片旋转式(滑片式)压缩机的结构如图4-13所示。在圆柱形的汽缸里 ， 装一个绕固定轴旋转的圆柱形转子(活塞)。转子上开有数个径向狭槽，槽里装有能作径向移动的滑片。转子轴线与汽缸轴线不重合，存在一个偏心距 ，转子的一侧总是与汽缸壁接触 ，使汽缸内壁与转子外表面间构成一个月牙形空间。转子旋转时，滑片在离心力作用下其端部与汽缸壁紧贴 ，从而将月牙形空间分隔成若干个肩形基元容积。转子旋转一周，每个基元容积将经历最小-最大-最小的变化。滑片式压缩机正是通过每个基元容积的扩大和缩小，来完成制冷剂燕气的吸入、压缩和排出的。
