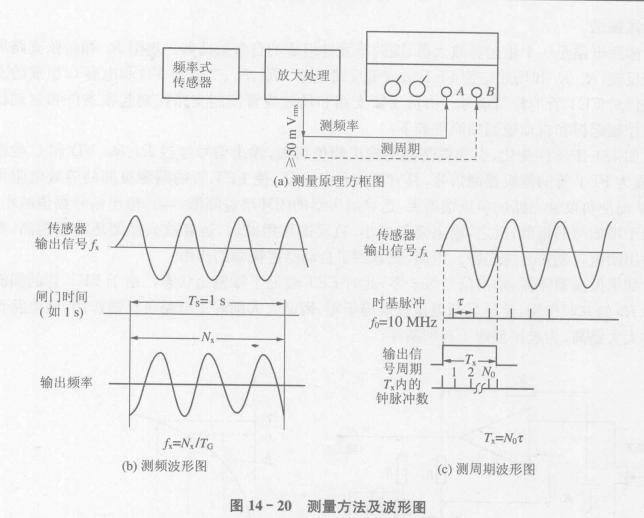

频率式传感器已将被测非电量转换成为频率信号,因此,可采用两种方式测量。一种是测量其输出信号的频率,另一种是测量其周期。前者适用于振蓝频率较高的情况,后者适用于振功频率较低的情况。两者均可分别采用电子计数的测频和测周期(或测时间)功能测量,如图14-20所示。或者根据具体情况,自行设计测频和测时专用电路。
根据图14-20所示的测量频率和周期的原理，则
必须注意:当被测振荡频率低于所选用的通用计数器的内部石英晶体振划器的频率(时钟频率)时,必须采用周期或时间间隔测量功能,或者采用等精度计数器,否则将会由于数字仪器固有±1误差而造成极大的测量误差。例如,传感器输出信号频率为1Hz,若仍然采用测频方法测量,取测量闸门时间为1s,测量结果可能会产生100%的误差。在这种情况下,为了提高测量精度,可以利用周期测量法或多周期测量方法。
