空调工程风口的制作方法介绍

   2019-12-04 和平3605
核心提示:通风空调工程中,常用的风口类型是装有网状或者条形格栅的矩形回风口,它与其他类型风口不同的是不设联动调节装置。

风口又叫空气分布器。在通风管上设置各种形式的送风口、回风口以及排风口,用来向房间内送入空气或者排出空气,并调节送入或排出的空气量。

通风空调工程中,常用的风口类型是装有网状或者条形格栅的矩形回风口,它与其他类型风口不同的是不设联动调节装置。

空调工程中最常用的135型风口,调节范围达135°,其形式有单层、双层及三层,根据精度要求选用。双层与三层百叶风口可调节气流的水平方向,还可作竖向调节,如送热风时使气流向下,送冷风时使气流向上。

风口加工时,应当注意各部位的尺寸,如内部叶片和外框的尺寸应正确,相互配合时应适度,不应当有叶片与外框相碰擦的现象;另外,活动部分,如轴、轴套的配合尺寸要松紧适度。装配好后,为了防止生锈,应当加注润滑油。油漆最好在装配前进行,以免把活动部位漆住而影响调节。各类风口构造及加工要点如下。

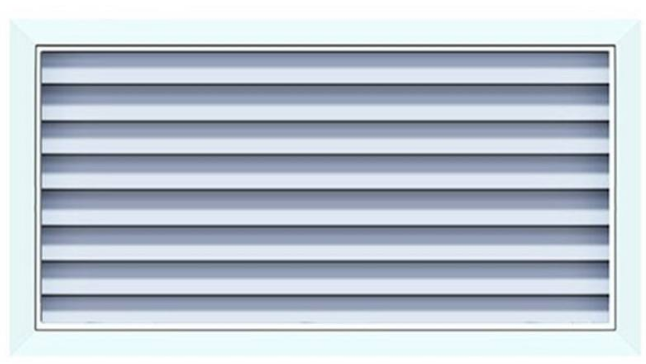

单层百叶送风口

单层百叶送风口是由若干片薄钢板制成的叶片用铆钉固定在外框上组成的。

剪切叶片和外框时,可用剪板机把板材按尺寸剪成平直的条板,再用手剪修整成所需的形状。

叶片用摩擦压力机或手扳爪力机,通过模具将两边冲压出所需的圆棱.然后用锉刀锉掉毛刺,并钻好铆钉孔,再把两边的耳环扳成直角。

外框的板条剪好后,应用锉刀锉去毛刺。两侧的板条按图上标定的尺寸精确地划出铆钉孔位置,在台钻上钻孔,然后用手动扳边机把板条扳成角钢形状,用电焊把四角焊牢,并检查外表平整和角方,最后把叶片一片一片地铆在外框上,两端衬上垫圈。

叶片在外框上不要铆接过紧.用手应能扳动,但也不要铆得太松,防止气流将叶片吹动
