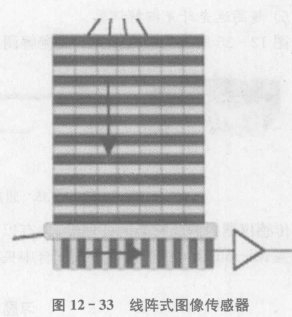

图12-33所示为线阵式图像传感器,全帧架构的像素既将光转换为电荷,又起到面读出(ReadoutAreas)电路的作用。所有的CCD传感器都同时具备大量光敏感点位(像素)和读出机构,前者将和人射的光子转换为电荷,而后者将每个点位的电荷以一定的顺序输送到一个输出放大器中,转移到传感器外。人们开发出多种设计,它们往往突出某些方面的性能,而相应牺牲其他一些方面的性能，因此,有些图像传感器的架构更适合于机器视觉,而其他的一些则更适用于从天文到业余或者职业数码摄影等多项应用。
机器视觉所采用的体系架构包括线阵式、线间转移、全帧和帧传输式等多种传感器类型。一个线阵式图像传感器(逐线扫描)包含一条或者多条像素直线阵列。每个阵列与至少一个读出装置及放大器耦合。线阵图像传感器适用于那些要对连续制造的产品(如传送带上的PC板,未来的印刷塑性电路板以及其他薄型卷状的产品,如杂志、印刷布或纸币)进行成像的机器视觉应用。总而言之,线阵式传感器总体结构简单,适用于对扁平,快速移动的物体的成像，但在需要捕获三维物体图像的应用中它们往往无法与面积型传感器相竞争。
