红外无损探伤仪在机械工业,航空航天工业等部门应用十分广泛,并且很受欢迎它能用来检查部件内部缺陷,而且对部件结构无任何损伤。
例如,检查两块金属板的焊接质量,利用红外无损探伤仪能十分方便地检查漏焊或缺焊。为了检测金属材料的内部裂缝,也可以利用红外无损探伤仪。

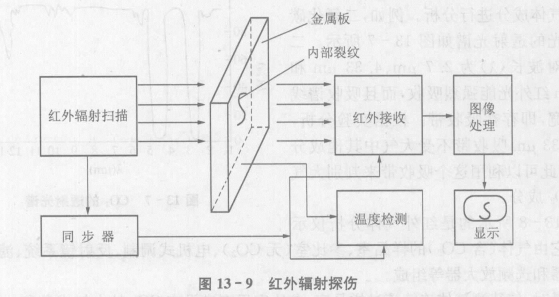

如图13-9所示为一块内部有断裂的金属材料,其表面却完好无缺。如果将这样的材料使用在飞机、卫星、机械中,其灾害、损失将十分巨大。利用如下的方法可以检查出这块材料的内部断裂。
利用红外辐射对金属板均匀辐射，以及金属对红外辐射的吸收与孔隙（或有某种气体或真空)的吸收不一样,可以探测出金属断裂空隙。
当红外辐射扫描器连续发射一定波长的红外光通过金属板时,在金属板另一侧的红外接收器也同时连续接收到经过金属板衰减的红外光的入射;当扫描器扫完整块金属红外接收器则得到相应红外辐射。如果金属板内部无断裂,则红外接收器收到的是等红外辐射;如果金属板内部有断裂,则红外接收器从断裂处所接收到的红外辐射值与方不一致。如果加上图像处理技术,就可以发现金属材料内部缺陷的形状。另外,检测温度分布是否均匀也可判断其内部缺陷或损伤。
