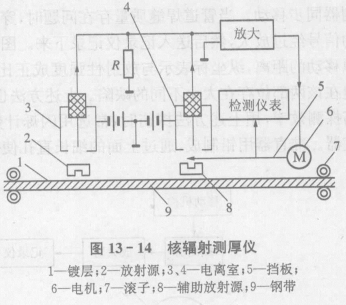

核辐射测厚仪是利用射线的散射与物体厚度的关系来测量物体厚度的。如图13 - 14所示是利用差动和平衡变换原理测量镀锡钢带镀锡层厚度的测量仪。
图中3、4为两个电离室,在它们的外壳上加上极性相反的电压,形成相反的栅极电流,使电阻尺上的压降正比于两电离室辐射强度的差值。电离室3的辐射强度取决于放射源2的放射线经镀锡钢带镀锡层后的反向散射,电离室4的辐射强度取，决于辅助放射源8的放射线经挡板5位置的调制程度。利用尺上的电压,经过放大后,控制电机转动,以此带动挡板5位移，使电极电流相等，用检测仪表测出挡板的位移量，即可测得镀锡层的厚度。
