结构:高分子湿度传感器的感湿膜由PVA(聚乙烯醇)和PSS(聚苯乙烯磺酸按)组成，基板由氧化铅构成,电极由Au做成叉指形状,外层包裹有保护膜,以防止灰尘、水、油等与感湿膜接触。其结构如图3-11所示。
工作原理:高分子湿度传感器采用-SO-3H+、-NH2等高分子材料制成感湿电阻膜。感湿膜在低湿时水分吸附少,没有电离子产生,电阻值很高,当相对湿度增加时吸附水凝聚呈液态水状态,产生的电离子起导电作用,使电阻值急剧下降。利用高分子电解质在不同湿度条件下电离产生得到电离子数量不等而使电阻值不同,这样根据阻值的不同就可以测量出环境中的相对湿度。

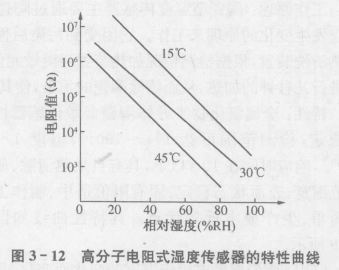

特性:高分子电阻式湿度传感器的优点是测量湿度范围大,工作温度在0~50℃,响应时间小于30s,其感湿特性曲线如图3-12所示。
