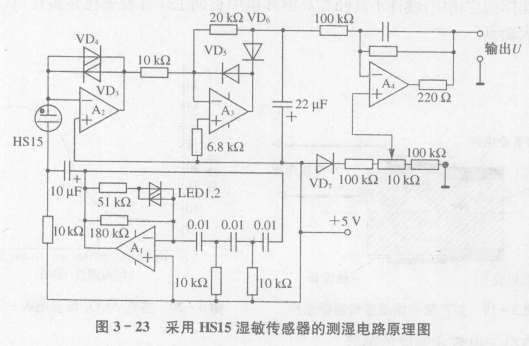

电路工作原理如下:
图3-23中选用了高输入阻抗的集成运算放大器LF412,其中A1等构成正弦波振功电路,它将正弦波信号供给湿敏传感器HS15,此处产生正弦波的频率约为90Hz,电压有效值为1.3V。LED1和LED2用于稳定振葛幅度,工作时并不发光,A1输出通过无极性电容同HS15连接,A1的偏置电压为5V,但此时供给HS15的波形已不含直流分量。A2是利用VD3和VD4硅二极管正向电压,电流特性的对数压缩性电路。HS15电阻变化所引起的电流变化在这里被对数压缩后以电压信号输出,为使低湿度时与湿敏传感器的高阻抗相适应,选用了FET输入型LF412。A2与VD3、VD4利用二极管的温度特性对电路进行温度补偿,接入的VD7电路可对补偿进行调节。为了获得最佳的补偿效果,VD3、VD4要接近传感器安装。
A3与VD5、VD6等构成半波整流电路,经电容滤以后输出直流信号,A4用于对直流信号进行电平缓冲,并输出U。
本电路调整时,先用一个51kΩ的电阻代替HS15,调整可变电阻使输出在540~550mv之间,然后用HS15换回51kΩ电阻即可。
