只有一个发生器的溴化锂吸收式制冷机称为单效溴化锂吸收式制冷机。

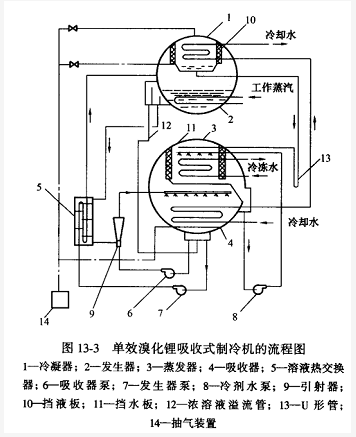

图13-3所示，是一国产单效溴化锂吸收式制冷机的流程图。在图中，可清楚看出溶液循环和冷剂水循环;
溶液循环:从吸收器4出来的稀溶液由发生器泵7升压后，经溶液热交换器5，送入发生器2中;而发生器中的浓溶液经热交换器及引射器9进入吸收器中。
制冷剂水(简称冷剂水)循环:发生器中产生的冷剂水蒸气进入到冷凝器1中，蒸汽放出热量,冷凝成水,经U形管13进入蒸发器3中,冷剂水汽化进入吸收器中，被浓溶液所吸收。
在吸收器和发生器中压力很低，液柱对饱和温度(蒸发器中蒸发温度)影响很大,在蒸发器中压力为100mmH20时，会使蒸发温度升高10~12℃，由此可以看出水柱对蒸度的影响非常大，这种现象应当避免。因此，在吸收器和蒸发器中全部采用淋激式换热器，以减少液柱影响并增强换热能力。为此蒸发器下放有冷剂水泵，将水喷淋在传热管簇上，循环水量一般为蒸发量的10~20倍，吸收器设有吸收器泵，它的作用除喷淋外，还起引射浓溶液的作用。发生器采用沉浸式换热器，但液面高度应限制在300~500mm内。
系统中的冷齐水泵、发生器泵、吸收器泵均采用屏蔽泵，以满足溴化锂制冷机高真空度的要求。为了保证系统内的真空度，系统中设有抽气装置。
